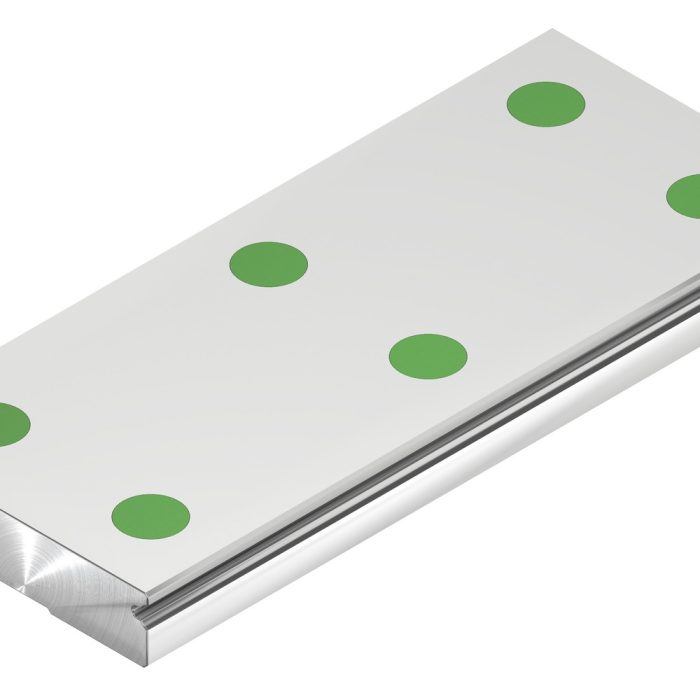

Dimensiones de la guía MGW_R
| Serie/ Tamaño |
Tornillo de montaje para guía [mm] | Dimensiones de guía [mm] | Max. longitud [mm] |
Max. longitud E1 = E2 [mm] |
E1/2 min [mm] |
E1/2 max [mm] |
Peso [kg/m] |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | HR | WB | D | h | d | P | |||||||
| MGWR07R | M3 × 6 | 14 | 5,2 | — | 6,0 | 3,2 | 3,5 | 30 | 600 | 570 | 6 | 24 | 0,51 |
| MGWR09R | M3 × 8 | 18 | 7,0 | — | 6,0 | 4,5 | 3,5 | 30 | 1200 | 1170 | 6 | 24 | 0,91 |
| MGWR12R | M4 × 8 | 24 | 8,5 | — | 8,0 | 4,5 | 4,5 | 40 | 2000 | 1960 | 8 | 32 | 1,49 |
| MGWR15R | M4 × 10 | 42 | 9,5 | 23 | 8,0 | 4,5 | 4,5 | 40 | 2000 | 1960 | 8 | 32 | 2,86 |
Nota:
- La tolerancia para E es de +0,5 a -1,0 mm para los rieles estándar y de 0 a -0,3 mm para las juntas.
- Si las dimensiones E 1/2 no están indicados, el número máximo posible de agujeros de montaje se determinará en consideración de E 1/2 min.
- Los rieles se acortan a la longitud requerida. Si las dimensiones E 1/2 no están indicados, éstos se llevan a cabo de forma simétrica.
